CERAMIC fILTER LT Series for TV/VCR Stage

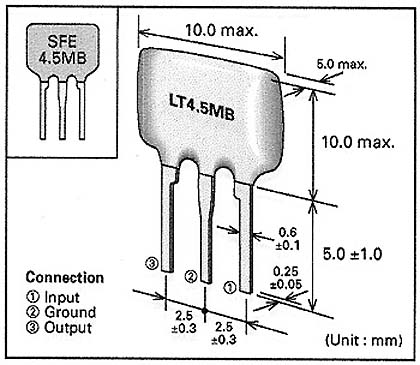

Dimension

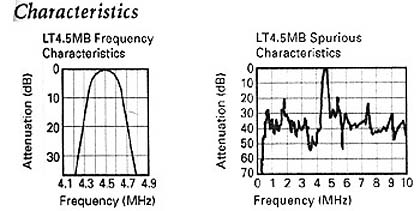

Technical Characteristics

Part
Number

3dB Band
width
(KHz) min.

20dB Band
width
(KHz) max.

Insertion
Loss
(dB)

Spurious
Response
(dB)

Input-Output
Impedance(£[)

LT4.5MB


¡Ø530(420)

¡Ø6(4)

¡Ù20(4.5+0.8MHz)
    -1.0

1000

LT5.5MB


¡Ø550(470)

¡Ø6(3)


600

LT6.0MB


¡Ø600(500)

¡Ø6(2.5)


470

LT6.5MB


¡Ø630(530)

¡Ø6(2.5)


470

¡@
